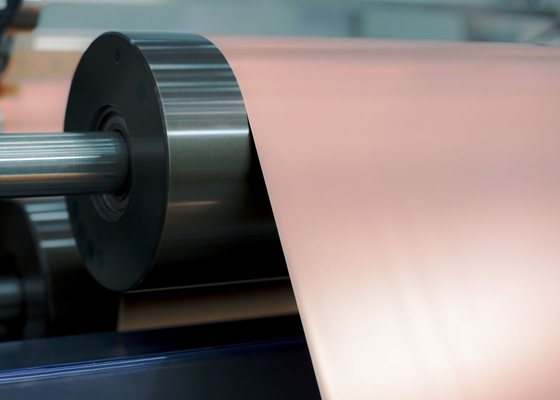

Штейновая бортовая обработки фольга 10um 12um 18um 25um 35um меди низкопрофильного очень

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	JIMA
Сертификация:	SGS, ISO,Reach, RoHS
Номер модели:	EDCU-HC

Оплата и доставка Условия:

Количество мин заказа:	50kg
Цена:	negotiable
Упаковывая детали:	Пакет деревянной коробки
Время доставки:	5-15 дней
Условия оплаты:	T/T, L/C
Поставка способности:	1000 тонн в месяц

контакт

Подробное описание продукта

Применение::	Тип FCCL отливки и слоения, точная картина FPC&PWB	Толщина:	10um 12um 18um 25um 35um
Стандартная ширина::	520mm1040mm 1100mm, Max.1300mm; смогите резать согласно запросу размера	ID:	76mm, 152mm
время выполнения:	7-10days	Образец:	Может быть поставка
Выделить:	фольга меди низкопрофильного 35um , Штейновая бортовая фольга меди обработки , фольга меди низкопрофильного 25um

Штейновая бортовая обработки медь низкопрофильного очень в черном/красном (VIP-S-B/R)

Сырцовая фольга, которая имеет лоснистую поверхность с ультра низкой шершавостью на обеих сторонах, обработана с процессом JIMA собственническим микро-делая шероховатым для того чтобы достигнуть высокого ставя на якорь представления и также ультра низкой шершавости. Она предлагает высокую эффективность в широком диапазоне полей, от твердых плат с печатным монтажом которые оказывают предпочтение свойства передачи и изготовление точной картины к гибким печатным схемам которые оказывают предпочтение прозрачность.

Деталь:

Длина ядра: как запрос
Номинальная толщина: 10um 12um 18um 25um 35um
Вещество активной зоны: Пластмасса бумажных и ABS & подгонять
Образец: Может быть поставка
Внутренний пакет: может поставить упаковку вакуума если потребность
Длина крена/наружный диаметр/внутренний диаметр: как запрос

Особенности:

Низкопрофильный для FCCL
Зернистая структура медной фольги водит к высокой гибкости
Превосходное вытравляя представление
Обработанная фольга красна или черна
Низкопрофильный позволяет сделать точную картину цепи

Типичное применение

Тип FCCL отливки и слоения
Точная картина FPC&PWB
Обломок на гибком трубопроводе для СИД
Для FPC или внутреннего слоя
Для широкого диапазона применений, от монтажных плат к оптике.

Типичные свойства штейновой бортовой фольги меди низкопрофильного обработки

Классификация		Блок	Требование					Метод теста
Номинальная толщина		um	10	12	16	25	35	IPC-4562A
Вес зоны		² g/m	98±4	107±4	153± 5	228± 8	285±10	IPC-TM-650 2.2.12.2
Очищенность		%	≥99.8					IPC-TM-650 2.3.15
Шершавость	Сияющая сторона (Ра)	ս m	≤2.5	≤2.5	≤2.5	≤2.5	≤2.5	IPC-TM-650 2.3.17
Шершавость	Штейновая сторона (Rz)	um	≤4.0	≤4.5	≤5.5	≤6.0	≤8.0	IPC-TM-650 2.3.17
Прочность на растяжение	R.T. (23°C)	Mpa	≥260	≥260	≥280	≥280	≥280	IPC-TM-650 2.4.18
Прочность на растяжение	H.T. (180°C)	Mpa	≥180	≥180	≥180	≥180	≥180	IPC-TM-650 2.4.18
Удлиненность	R.T. (23°C)	%	≥5	≥6	≥8	≥10	≥12	IPC-TM-650 2.4.18
Удлиненность	H.T. (180°C)	%	≥5	≥6	≥7	≥8	≥8	IPC-TM-650 2.4.18
Прочность корки (FR-4)		N/mm	≥0.7	0,8	1,0	1,1	1,2	IPC-TM-650 2.4.8
Прочность корки (FR-4)		lbs/in	≥4	≥4.6	≥5.7	≥6.3	≥6.9	IPC-TM-650 2.4.8
Pinholes & пористость		Номер	Никакой					IPC-TM-650 2.1.2
Анти--oxidization	R.T. (23°C)		180
Анти--oxidization	R.T. (200°C)		60
